Na engenharia de fundações, garantir que as estacas tenham capacidade de carga adequada é essencial para a segurança e o desempenho de qualquer estrutura. Uma das formas mais eficientes de verificar isso é através do Ensaio PDA (Pile Driving Analyzer), também conhecido como ensaio de carregamento dinâmico de estacas.
Esse método vem ganhando destaque em obras de grande e médio porte por ser rápido, preciso e econômico em comparação aos ensaios estáticos tradicionais.
Tópicos do Artigo
O Que é o Ensaio PDA
O ensaio PDA é uma prova de carga dinâmica utilizada para avaliar o comportamento de uma estaca quando submetida a impactos controlados. Ele mede a capacidade de carga e o desempenho estrutural da fundação através da análise das ondas de tensão e deformação que se propagam pelo fuste da estaca após o golpe aplicado.
Esses impactos podem ser realizados tanto durante a cravação (em estacas pré-moldadas) quanto após a instalação (em estacas escavadas).
O objetivo é determinar, com precisão, a capacidade de carga estática equivalente, além de identificar possíveis falhas estruturais, atrito lateral e resistência de ponta.

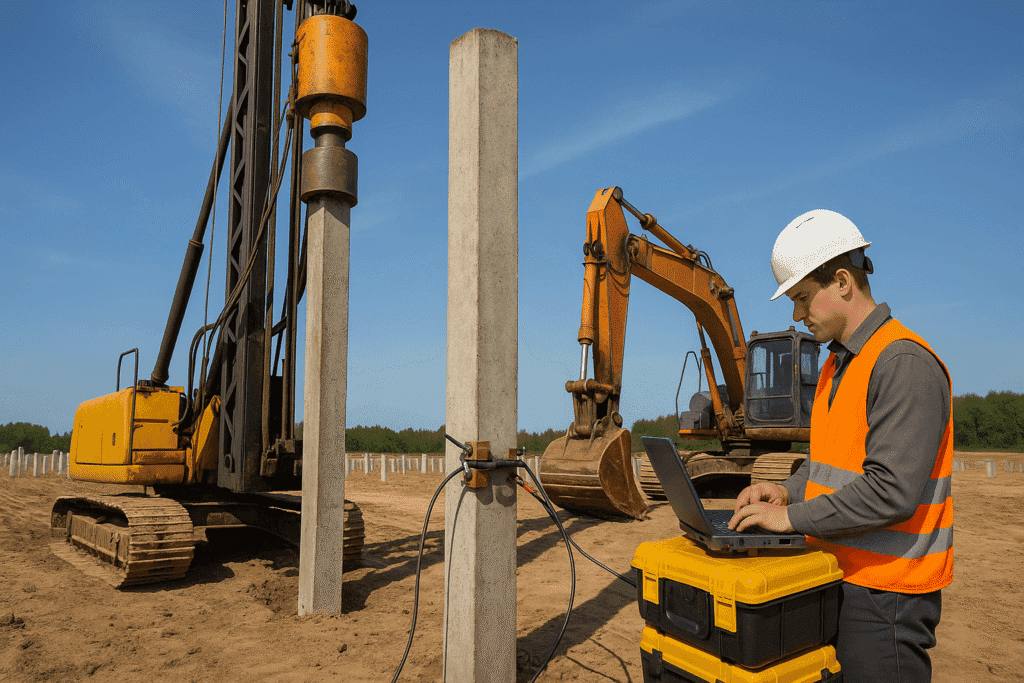

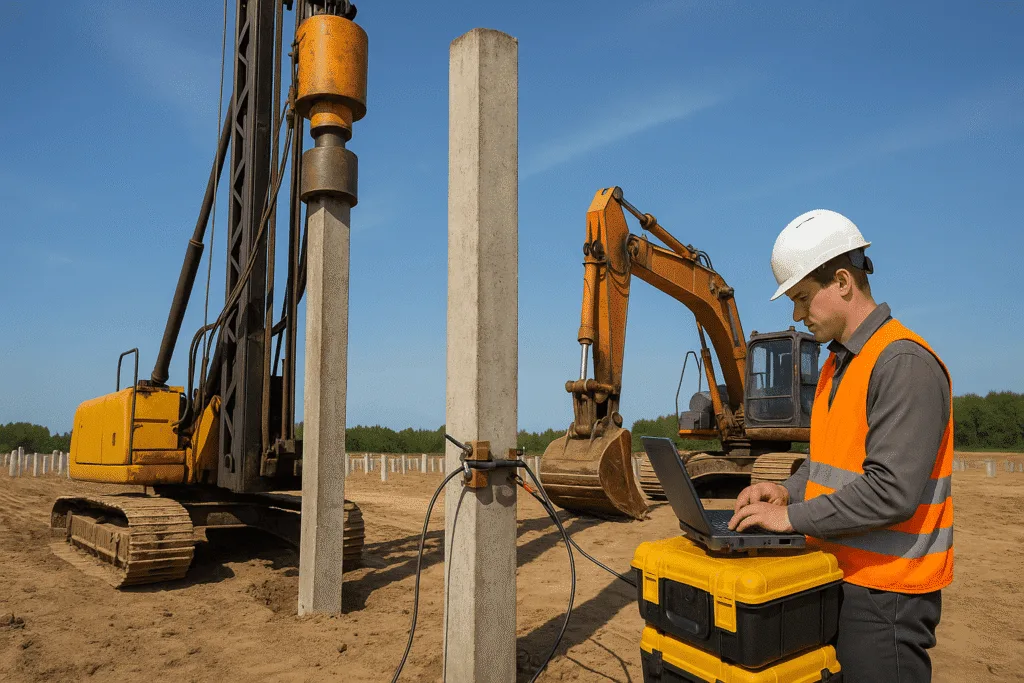

Como o Ensaio PDA é Realizado
O processo envolve o uso de sensores instalados na cabeça da estaca:
- Acelerômetros, que registram a aceleração gerada pelo impacto;
- Extensômetros (strain gauges), que medem a deformação da estaca durante o golpe.
Esses dados são coletados por um equipamento denominado PDA (Pile Driving Analyzer), que analisa as ondas de tensão e deformação geradas.
O ensaio é executado em campo, geralmente com o uso de um martelo de queda livre ou um sistema de impacto controlado, dependendo do tipo e da dimensão da estaca.
A análise dos resultados é feita com base na Teoria das Ondas de Smith, que permite estimar a resistência mobilizada pela estaca e a energia efetivamente transmitida.
Vantagens do Ensaio PDA
O ensaio de carregamento dinâmico apresenta uma série de benefícios técnicos e econômicos:
- Rapidez: os resultados podem ser obtidos em poucas horas, sem necessidade de longos períodos de estabilização.
- Baixo custo: mais acessível que o ensaio estático convencional.
- Segurança e controle de qualidade: identifica falhas e garante que a fundação está conforme o projeto.
- Aplicabilidade ampla: pode ser realizado em diferentes tipos de estacas — pré-moldadas, metálicas ou escavadas.
- Monitoramento em tempo real: permite ajustes imediatos durante a execução da obra.
Interpretação dos Resultados
Os dados coletados pelo PDA são analisados por engenheiros geotécnicos especializados. O resultado final apresenta informações sobre:
- Capacidade de carga total da estaca;
- Resistência de ponta e atrito lateral;
- Integridade estrutural da estaca;
- Eficiência da energia aplicada pelo martelo.
Essas informações são fundamentais para validar o dimensionamento das fundações e garantir a conformidade com as normas técnicas, como a NBR 13208 (ABNT).
Aplicações do Ensaio PDA
O ensaio de carregamento dinâmico é amplamente utilizado em:
- Obras de infraestrutura: pontes, viadutos e portos;
- Empreendimentos residenciais e comerciais de grande porte;
- Fundações industriais e de energia eólica;
- Verificações de desempenho em estacas reaproveitadas ou reforçadas.
Além disso, ele pode ser utilizado como complemento à prova de carga estática, oferecendo um diagnóstico mais abrangente do comportamento da fundação.
Comparativo: Ensaio PDA x Ensaio Estático
| Aspecto | Ensaio PDA (Dinâmico) | Ensaio Estático |
|---|---|---|
| Tempo de execução | Rápido (horas) | Lento (dias) |
| Custo | Mais econômico | Mais caro |
| Equipamentos | Portáteis | Pesados e complexos |
| Aplicação | Controle e execução | Dimensionamento final |
| Resultados | Capacidade de carga e integridade | Capacidade última |
Apesar de suas diferenças, ambos os ensaios são complementares. O PDA é ideal para controle de qualidade em obras de grande volume de fundações, enquanto o ensaio estático é mais indicado para validação de projeto.
O ensaio PDA é um recurso indispensável para o controle de qualidade e segurança em obras de fundação. Ele combina precisão, agilidade e economia, tornando-se um dos principais aliados da engenharia moderna na busca por resultados confiáveis e fundações mais seguras.
Transforme desafios em engenharia de alta performance com quem entende do assunto
Na Rutra A&P, cada projeto é tratado com o rigor técnico e a precisão que só quem domina a engenharia de solos, estruturas e materiais pode oferecer. Atuamos com tecnologia de ponta, equipe especializada e foco em resultados concretos da investigação ao controle de qualidade.
Se você busca soluções que unem ciência, experiência e comprometimento com a excelência, fale com quem entrega engenharia com segurança, eficiência e responsabilidade técnica.
Entre em contato com a Rutra A&P e descubra como podemos agregar valor ao seu empreendimento.
O que significa PDA em fundações?
PDA significa Pile Driving Analyzer, um equipamento utilizado no ensaio dinâmico de estacas.
Quando o ensaio PDA é obrigatório?
Não é obrigatório em todas as obras, mas é recomendado em grandes empreendimentos ou quando há necessidade de comprovar o desempenho das estacas.
O ensaio PDA substitui o ensaio estático?
Não. O ideal é que sejam complementares, garantindo maior confiabilidade nos resultados.
É possível realizar o ensaio PDA em estacas escavadas?
Sim. Embora mais comum em estacas cravadas, o método também pode ser adaptado para estacas escavadas.
Quem deve executar o ensaio PDA?
Somente empresas e profissionais especializados em geotecnia e fundações, com equipamentos calibrados e experiência comprovada.
