A sondagem rotativa em rocha é um dos métodos mais utilizados na engenharia geotécnica para investigar o subsolo e determinar as características das formações rochosas encontradas em uma área de construção. Esse processo é fundamental para projetos de grande porte, como barragens, túneis, pontes, edifícios altos e fundações profundas, pois permite avaliar a resistência, estrutura e composição da rocha.
Neste artigo, vamos explicar como o ensaio é realizado, quais equipamentos são usados, o que significam os resultados obtidos e por que ele é essencial para garantir a segurança e o sucesso de qualquer obra.
Tópicos do Artigo
O que é sondagem rotativa em rocha
A sondagem rotativa é um tipo de investigação geotécnica que utiliza um sistema de perfuração com rotação contínua para atravessar o solo e atingir camadas rochosas. O objetivo é extrair amostras cilíndricas da rocha, conhecidas como testemunhos, que são analisadas em laboratório ou visualmente para determinar a qualidade e resistência do maciço rochoso.
Esse tipo de sondagem é aplicado após o término da sondagem a percussão (SPT), que investiga apenas o solo. Quando o trado ou amostrador SPT encontra uma camada rochosa, o processo muda para o sistema rotativo, permitindo perfurar e estudar o material rochoso com precisão.
Como funciona o processo de sondagem rotativa

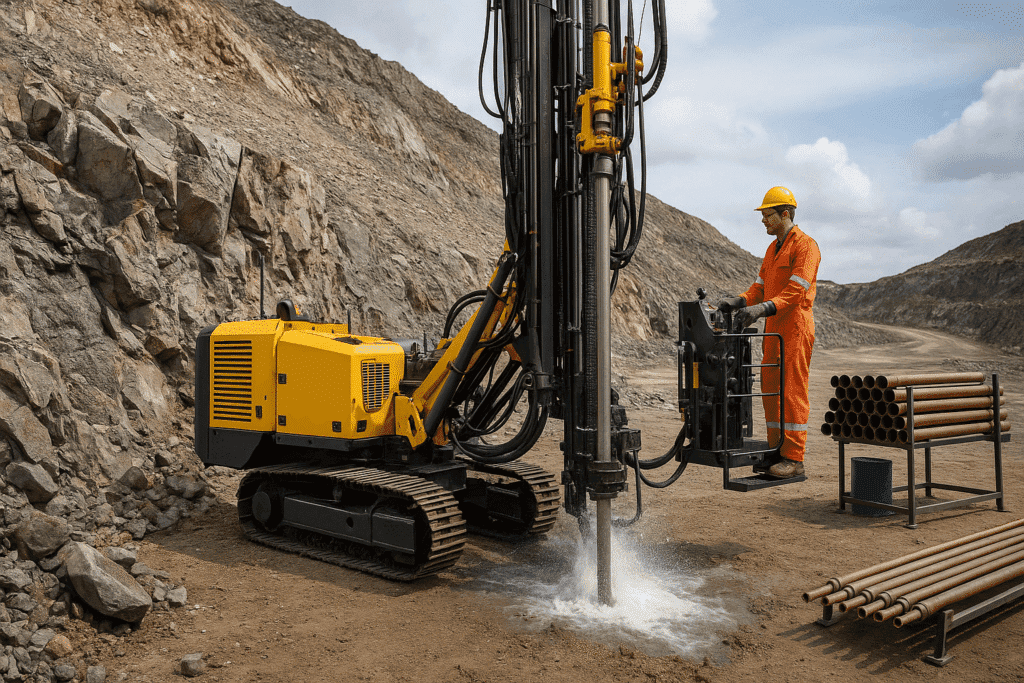

A sondagem rotativa é realizada com o auxílio de uma perfuração mecânica rotativa, onde um tubo metálico com coroa diamantada gira em alta velocidade, cortando e penetrando a rocha.
Durante o processo, é utilizada água ou lama bentonítica para lubrificar e resfriar o sistema, além de remover os detritos do furo. O resultado é um testemunho cilíndrico que preserva a estrutura interna da rocha, permitindo análises detalhadas.
Principais etapas da sondagem rotativa:
- Instalação do equipamento: a perfuratriz é posicionada no ponto de sondagem previamente definido.
- Perfuração inicial: avança-se com trado ou percussão até atingir a rocha.
- Início da rotação: o tubo com coroa diamantada começa a girar, cortando a rocha.
- Circulação de fluido: a água ou lama ajuda na refrigeração e limpeza do furo.
- Extração do testemunho: o núcleo rochoso é removido cuidadosamente e armazenado.
- Análise e descrição: o engenheiro geotécnico analisa o testemunho, avaliando integridade, fraturas e resistência.
Equipamentos utilizados na sondagem rotativa
A eficiência da sondagem rotativa depende diretamente da qualidade dos equipamentos e ferramentas utilizados. Entre os principais estão:
- Perfuratriz rotativa: máquina responsável por realizar a perfuração, podendo ser hidráulica, pneumática ou elétrica.
- Hastes e tubos de revestimento: conduzem o movimento de rotação e mantêm a estabilidade do furo.
- Coroa diamantada: elemento cortante principal, feita com diamantes industriais que perfuram rochas de alta dureza.
- Sistema de circulação: composto por bomba d’água, mangueiras e reservatório para garantir o fluxo constante de fluido.
- Amostrador de testemunho: tubo interno que retém o núcleo de rocha extraído.
- Caixa de testemunhos: recipiente numerado para armazenar e identificar as amostras obtidas.
Esses equipamentos permitem realizar ensaios precisos e controlados, mesmo em condições de solo e rocha complexas.
Interpretação dos resultados: o que é avaliado
Após a coleta dos testemunhos, é feita uma avaliação detalhada em campo e laboratório. Os parâmetros mais importantes analisados são:
Índice de recuperação (IR)
Indica a percentagem do comprimento da rocha recuperada em relação à profundidade perfurada.
- Fórmula: IR = (comprimento recuperado / comprimento perfurado) × 100
- Quanto maior o IR, melhor a integridade da rocha.
RQD (Rock Quality Designation)
Mede a qualidade e grau de fraturamento da rocha, sendo obtido pela soma dos fragmentos de testemunho com mais de 10 cm de comprimento.
- Valores típicos:
- RQD < 25% → rocha muito fraturada
- 25–50% → rocha fraca
- 50–75% → rocha boa
- 75–90% → rocha muito boa
- 90% → rocha excelente
Descrição geológica
O engenheiro registra cor, textura, tipo de rocha (ígnea, metamórfica, sedimentar), presença de veios, falhas ou zonas de alteração.
Esses dados são fundamentais para a interpretação do comportamento geotécnico e definição do tipo de fundação mais adequado.
Aplicações da sondagem rotativa em rocha
A sondagem rotativa é essencial em diversas áreas da engenharia civil e geotécnica, principalmente quando há presença de formações rochosas complexas.
Entre suas principais aplicações estão:
- Projetos de fundações profundas: permite conhecer a resistência e o tipo de rocha que servirá de base para estacas ou tubulões.
- Construção de túneis e barragens: identifica falhas estruturais e zonas de fratura que podem comprometer a estabilidade.
- Mineração: auxilia na determinação da qualidade e espessura de camadas minerais.
- Obras rodoviárias e ferroviárias: avalia a estabilidade de encostas e taludes rochosos.
- Estudos ambientais: fornece dados sobre infiltração de água subterrânea e permeabilidade.
Em todos os casos, o objetivo é garantir segurança, reduzir riscos e otimizar custos de construção com base em informações precisas do subsolo.
Vantagens da sondagem rotativa
A sondagem rotativa oferece uma série de benefícios técnicos em comparação a outros métodos de investigação do subsolo:
- Alta precisão: permite coleta de amostras intactas da rocha.
- Ampla profundidade: pode atingir centenas de metros, conforme a necessidade do projeto.
- Menor impacto ambiental: o processo é relativamente limpo e controlado.
- Versatilidade: pode ser aplicada em diferentes tipos de rocha e em terrenos inclinados.
- Segurança e confiabilidade: fornece dados concretos para o dimensionamento das fundações.
Essas características tornam a sondagem rotativa indispensável em obras que exigem análises estruturais detalhadas do maciço rochoso.
Desafios e cuidados na execução
Apesar das vantagens, a execução da sondagem rotativa exige planejamento e controle rigoroso. Alguns desafios comuns incluem:
- Desgaste das coroas diamantadas, especialmente em rochas muito duras.
- Dificuldade na recuperação de testemunhos em formações fraturadas.
- Controle da pressão e fluxo de fluido de perfuração, que deve ser constante.
- Registro detalhado dos testemunhos, pois qualquer erro pode comprometer a análise.
Além disso, é essencial contar com profissionais qualificados e equipamentos calibrados, garantindo que os resultados sejam confiáveis e representem fielmente as condições do terreno.
A importância da sondagem rotativa para a engenharia
A sondagem rotativa é uma ferramenta essencial para a caracterização do subsolo e o planejamento de fundações seguras. Sem esse tipo de investigação, projetos podem ser comprometidos por falhas estruturais, recalques diferenciais e até colapsos, gerando prejuízos e riscos à segurança.
Os dados obtidos orientam engenheiros, arquitetos e geólogos na tomada de decisões, possibilitando dimensionar corretamente as fundações e prever o comportamento da estrutura ao longo do tempo.
Em resumo, a sondagem rotativa não é apenas um ensaio técnico, mas um investimento em segurança e eficiência.
Conclusão
A sondagem rotativa em rocha é uma etapa indispensável na engenharia moderna, principalmente em projetos de grande porte que envolvem terrenos complexos. Ela permite compreender a composição, resistência e estrutura das formações rochosas, fornecendo informações essenciais para o dimensionamento de fundações, túneis e outras obras de infraestrutura.
Com o avanço dos equipamentos e das técnicas de perfuração, esse método se tornou mais preciso, rápido e seguro, garantindo resultados confiáveis e contribuindo para obras mais sustentáveis e duradouras.
Investir em sondagens bem executadas é garantir o sucesso técnico e econômico de qualquer empreendimento.
