O PDA (Pile Driving Analyzer®), conhecido como Ensaio de Carregamento Dinâmico, é uma das técnicas mais utilizadas no controle e análise de fundações profundas. Por meio da aplicação de impactos na cabeça da estaca, o ensaio fornece dados sobre capacidade de carga, eficiência de execução e integridade estrutural.
Diferente da Prova de Carga Estática (PCE), que exige longos períodos de ensaio e grandes estruturas de reação, o PDA é uma solução mais ágil, econômica e eficiente para a validação de estacas em obras de médio e grande porte.
Neste artigo, você vai descobrir como o ensaio é realizado passo a passo, quais equipamentos são utilizados, quais normas regulamentam o processo e por que ele é indispensável em projetos geotécnicos modernos.
Tópicos do Artigo
O que é o PDA (Ensaio de Carregamento Dinâmico)?
O PDA é um ensaio de campo que avalia a resposta de uma estaca a impactos controlados, geralmente provocados por martelos ou quedas de peso.
Através de sensores acoplados à estaca, o sistema mede:
- Tensões dinâmicas
- Deformações
- Velocidade das ondas
Esses dados são processados em tempo real por softwares especializados, permitindo a determinação de parâmetros fundamentais para a segurança e desempenho das fundações.
PDA vs Prova de Carga Estática
| Característica | PDA (Dinâmico) | PCE (Estática) |
|---|---|---|
| Tempo de execução | Rápido (horas) | Lento (dias/semanas) |
| Estrutura de reação | Não necessária | Essencial (contrapeso ou ancoragem) |
| Custo | Menor | Mais elevado |
| Aplicabilidade | Controle de qualidade e execução | Verificação definitiva de capacidade |
Ambos os ensaios são complementares: a PCE é mais precisa, mas o PDA é ideal para grandes obras que exigem rapidez e eficiência.
Passo a passo do ensaio PDA
1. Planejamento do ensaio
- Definir as estacas a serem testadas (amostra representativa da obra).
- Conferir as especificações do projeto e da norma ABNT NBR 13208.
- Garantir condições adequadas de segurança no canteiro.
2. Preparação da estaca
- Seleção da estaca já cravada ou concretada.
- Nivelamento e limpeza da cabeça da estaca.
- Identificação do ponto de impacto.

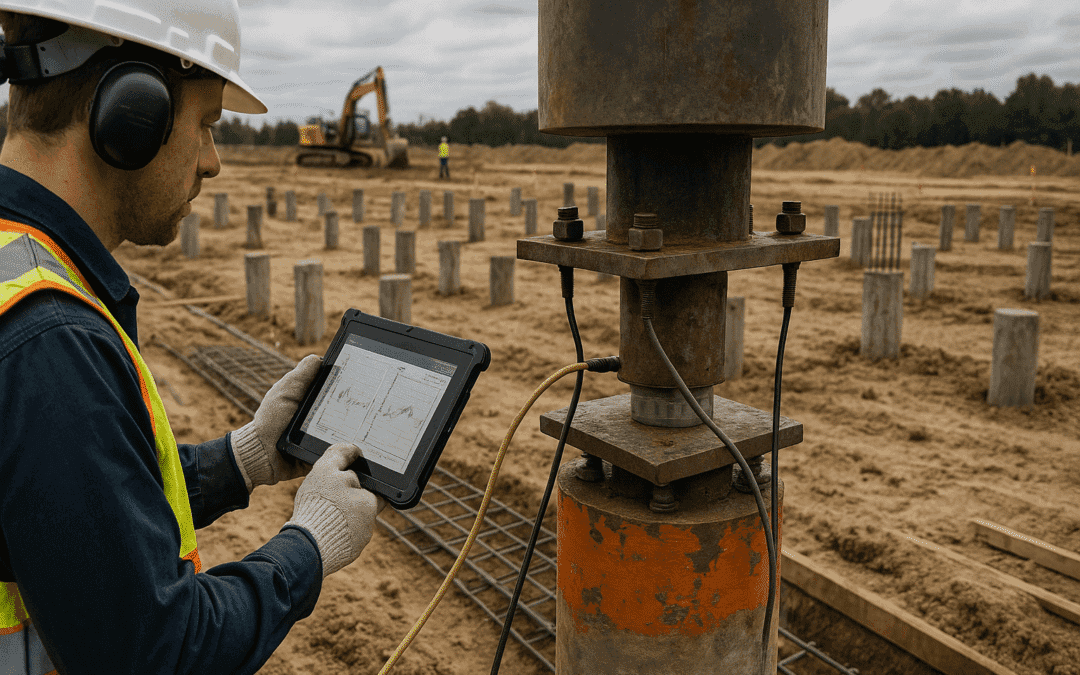

3. Instalação dos sensores
- Fixação de strain gauges (para medir deformações).
- Instalação de acelerômetros (para registrar velocidade).
- Conexão dos sensores ao analisador PDA.

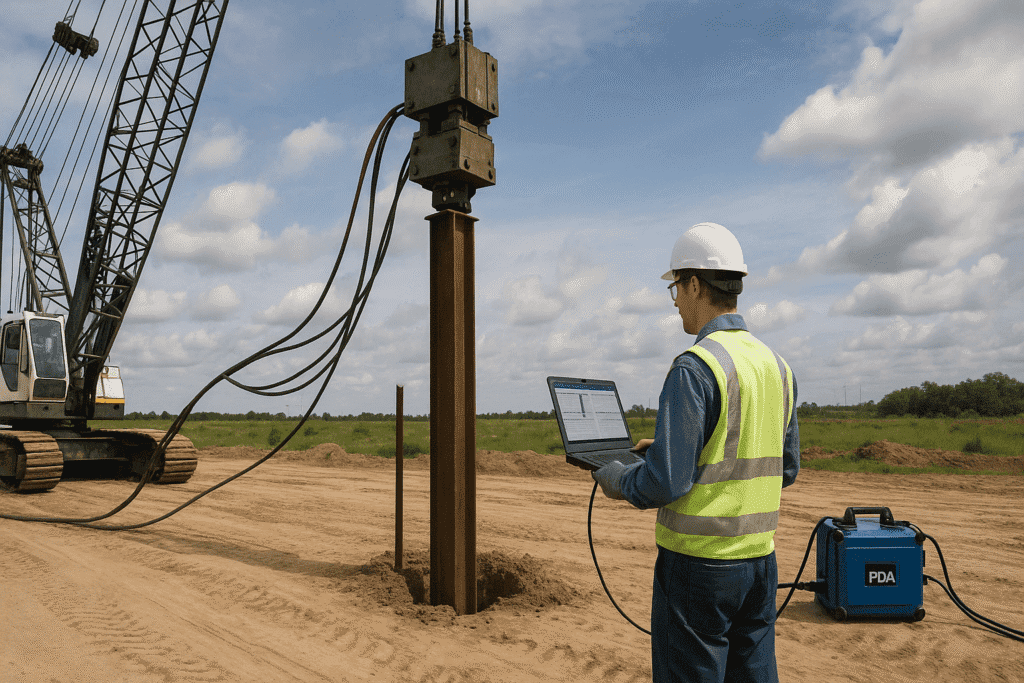

4. Aplicação dos impactos
- Utilização de martelo de cravação ou queda de peso controlada.
- Repetição dos golpes até atingir leituras estáveis.
- Registro contínuo dos dados pelos sensores.
5. Processamento e análise
- Softwares interpretam os sinais obtidos.
- Determinação de:
- Capacidade de carga dinâmica
- Eficiência da transferência de energia
- Integridade estrutural da estaca
6. Emissão do relatório técnico
- Compilação de gráficos, tabelas e análises.
- Comparação com parâmetros de projeto.
- Indicação de eventuais falhas ou reforços necessários.
Benefícios do PDA no controle de fundações
- Agilidade: resultados obtidos em poucas horas.
- Redução de custos: elimina estruturas pesadas de reação.
- Confiabilidade: fornece informações essenciais sobre integridade e desempenho.
- Controle de execução: permite ajustes durante a obra.
- Segurança: reduz riscos estruturais e falhas de fundação.
Aplicações práticas do ensaio PDA
- Grandes obras de infraestrutura: pontes, viadutos, portos.
- Edificações de múltiplos pavimentos: residenciais e comerciais.
- Obras em solos complexos: alta variabilidade geotécnica.
- Controle de qualidade: validação de estacas em lotes de produção.
Normas técnicas aplicáveis
No Brasil, o PDA é regulamentado pela ABNT NBR 13208, que estabelece:
- Critérios de execução do ensaio.
- Requisitos de instrumentação.
- Formato dos relatórios técnicos.
Conclusão
O PDA (Ensaio de Carregamento Dinâmico) é uma ferramenta indispensável na engenharia geotécnica moderna. Ele garante eficiência, agilidade e precisão no controle de fundações, reduzindo custos e aumentando a segurança das estruturas.
Ao seguir o passo a passo descrito, engenheiros e construtoras podem obter diagnósticos confiáveis, tomar decisões assertivas e garantir a qualidade final da obra.
Transforme desafios em engenharia de alta performance com quem entende do assunto
Na Rutra A&P, cada projeto é tratado com o rigor técnico e a precisão que só quem domina a engenharia de solos, estruturas e materiais pode oferecer. Atuamos com tecnologia de ponta, equipe especializada e foco em resultados concretos da investigação ao controle de qualidade.
Se você busca soluções que unem ciência, experiência e comprometimento com a excelência, fale com quem entrega engenharia com segurança, eficiência e responsabilidade técnica.
Entre em contato com a Rutra A&P e descubra como podemos agregar valor ao seu empreendimento.
O PDA substitui a prova de carga estática?
Não. Ele complementa a PCE, oferecendo rapidez e economia, mas a estática ainda é a referência final em muitos casos.
Quantas estacas devem ser ensaiadas pelo PDA?
A amostragem depende do tamanho da obra e da especificação do projeto, mas em geral de 1 a 2% do total de estacas.
Quais são os principais equipamentos usados no ensaio?
Strain gauges, acelerômetros, martelo de impacto e o analisador PDA com software de processamento.
