O PDA (Pile Driving Analyzer), conhecido como Ensaio de Carregamento Dinâmico de Estacas, é um método moderno utilizado para avaliar o desempenho e a capacidade de carga de estacas em obras de fundação. Ele mede, em tempo real, as respostas dinâmicas da estaca durante o processo de cravação ou após a instalação, oferecendo dados precisos sobre resistência, integridade e eficiência estrutural.
Esse tipo de ensaio é amplamente aplicado em projetos de engenharia civil e geotécnica, sendo fundamental para garantir que as estacas estejam aptas a suportar as cargas previstas no projeto, sem comprometer a segurança da estrutura.
Tópicos do Artigo
Como funciona o Ensaio de Carregamento Dinâmico de Estacas

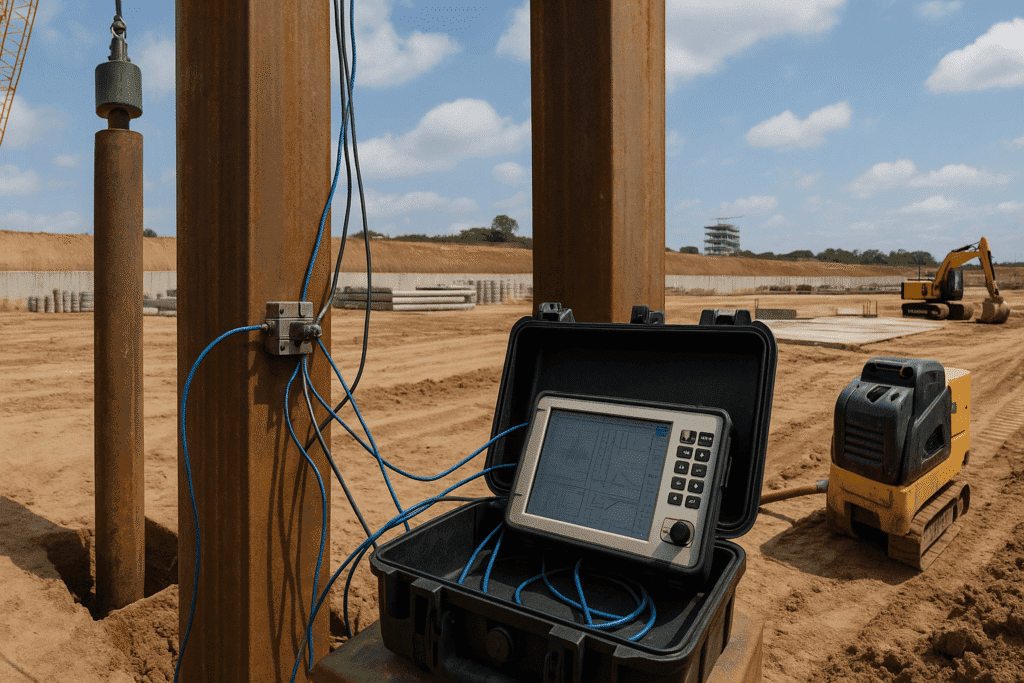

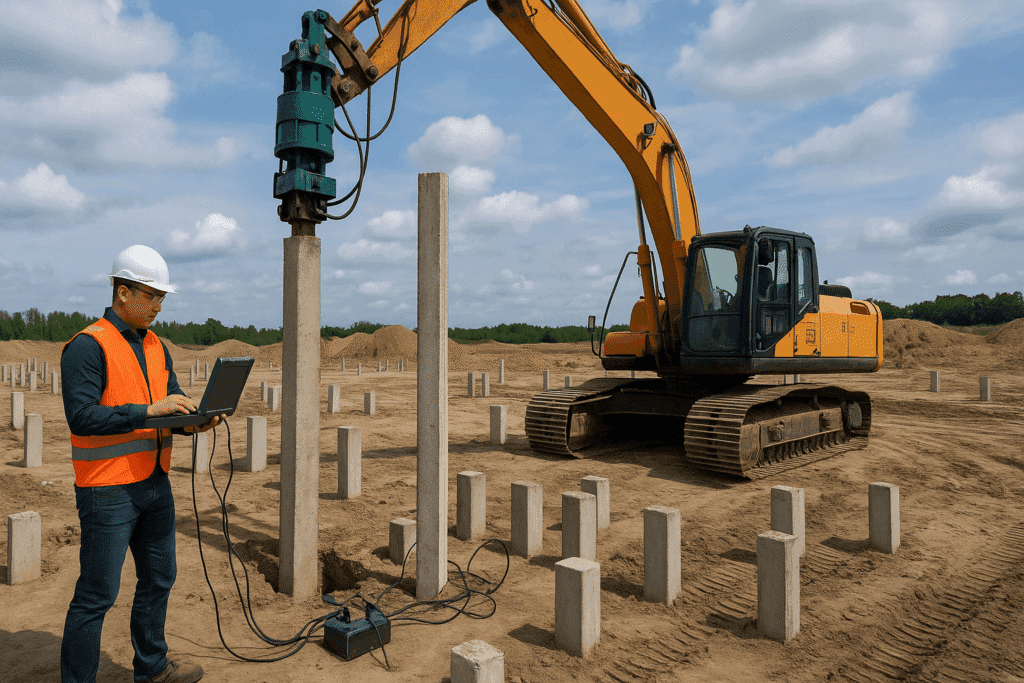

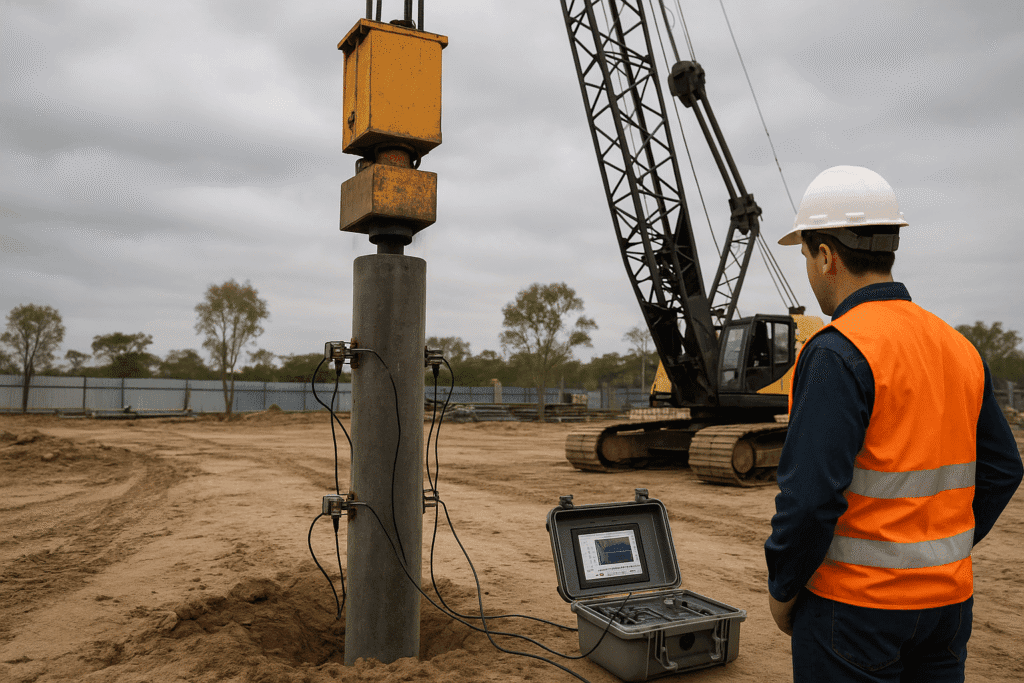

Durante o ensaio PDA, sensores são instalados na parte superior da estaca — normalmente acelerômetros e extensômetros — que registram as deformações e acelerações resultantes do impacto de um martelo ou outro sistema de percussão.
Esses dados são processados por um equipamento de análise (o analisador PDA) e interpretados por engenheiros especializados, gerando informações como:
- Capacidade de carga estática e dinâmica da estaca.
- Distribuição de esforços ao longo do fuste.
- Eficiência da cravação.
- Energia transferida pelo martelo.
- Avaliação da integridade estrutural.
Esse processo permite identificar problemas como defeitos internos, perdas de energia, ou assentamentos excessivos, que podem comprometer o desempenho da fundação.
Vantagens do ensaio PDA
O uso do PDA traz inúmeros benefícios para a engenharia de fundações, destacando-se pela rapidez, precisão e confiabilidade dos resultados.
Entre as principais vantagens estão:
- Rapidez na execução: os resultados são obtidos em tempo real, otimizando o cronograma da obra.
- Baixo custo comparado a ensaios estáticos: o teste dinâmico demanda menos equipamentos e tempo de mobilização.
- Alta precisão: fornece dados detalhados sobre o comportamento da estaca sob impacto.
- Verificação da integridade: detecta falhas e trincas não visíveis a olho nu.
- Controle de qualidade eficiente: permite o monitoramento contínuo durante a cravação.
Essas características tornam o ensaio PDA uma ferramenta essencial para obras de médio e grande porte, especialmente em regiões com solos de comportamento complexo.
Diferença entre ensaio dinâmico e estático
Embora ambos tenham o objetivo de determinar a capacidade de carga das estacas, o ensaio dinâmico (PDA) e o ensaio estático se diferenciam principalmente na forma de aplicação de carga.
- Ensaio estático: aplica carga gradual e contínua na estaca até atingir a ruptura ou recalque limite. É mais demorado e requer grande estrutura de reação.
- Ensaio dinâmico (PDA): aplica carga por meio de impacto, analisando a resposta da estaca com o auxílio de instrumentação eletrônica. É rápido, eficiente e fornece resultados correlacionáveis com o ensaio estático.
Na prática, o PDA pode complementar ou até substituir o ensaio estático em determinados contextos, especialmente quando há limitação de tempo ou custo.
Aplicações do ensaio PDA na engenharia civil
O ensaio de carregamento dinâmico de estacas é aplicado em diversos tipos de obras e sistemas de fundação, incluindo:
- Pontes e viadutos.
- Edifícios de múltiplos pavimentos.
- Portos, píeres e terminais marítimos.
- Torres de energia eólicas e de transmissão.
- Estruturas industriais e de infraestrutura pesada.
Sua utilização é especialmente recomendada quando se busca controle rigoroso de qualidade, verificação da resistência de ponta e fuste e validação de métodos de cravação.
Etapas de execução do ensaio PDA
O processo de ensaio pode variar de acordo com o tipo de estaca e equipamento utilizado, mas geralmente segue as seguintes etapas:
- Instalação dos sensores.
Os sensores (strain gauges e acelerômetros) são fixados na estaca antes ou após a cravação. - Aplicação dos impactos.
São realizados golpes controlados com martelo, analisando as respostas vibratórias. - Aquisição de dados.
O equipamento PDA registra as variações de velocidade, aceleração e deformação. - Interpretação e análise.
Os dados são interpretados por software especializado, fornecendo relatórios detalhados sobre a capacidade de carga e integridade da estaca. - Emissão do relatório técnico.
O documento final apresenta gráficos, cálculos e conclusões que auxiliam na validação da fundação.
Essas informações ajudam engenheiros e construtoras a ajustar métodos executivos, reduzir riscos e otimizar o desempenho das fundações.
Interpretação dos resultados
A análise dos dados obtidos pelo ensaio PDA exige conhecimento técnico em engenharia geotécnica e dinâmica de estruturas.
A interpretação considera:
- O tipo de estaca (pré-moldada, metálica, escavada ou hélice contínua).
- O tipo de solo onde foi cravada.
- As condições de impacto e energia transferida.
Com essas variáveis, é possível estimar a resistência mobilizada da estaca, separando as parcelas de resistência de ponta e atrito lateral.
O engenheiro responsável pode, inclusive, correlacionar os resultados com ensaios estáticos anteriores, validando o comportamento da fundação.
Limitações e cuidados na execução
Apesar de ser um método confiável, o ensaio PDA requer alguns cuidados para garantir resultados precisos:
- Instalação incorreta dos sensores pode comprometer a leitura.
- Impactos excessivos podem danificar a estaca.
- Interpretação inadequada pode gerar erros de avaliação.
Por isso, é indispensável que o ensaio seja conduzido por profissionais qualificados e empresas com equipamentos calibrados e certificados, seguindo as normas técnicas brasileiras, como a NBR 13208/2020 – Execução e Controle de Ensaios Dinâmicos em Estacas.
A importância do PDA para o controle de qualidade em fundações
Em obras de grande porte, a segurança estrutural depende diretamente da confiabilidade das fundações. O ensaio PDA se destaca como um dos principais aliados no controle de qualidade, permitindo identificar problemas antes que eles comprometam a estrutura final.
Além de garantir segurança e desempenho, o ensaio também ajuda na redução de custos, pois evita retrabalhos e possibilita ajustes rápidos durante a execução da obra.
Em resumo, o PDA é mais do que um simples teste: é uma ferramenta estratégica para assegurar a integridade e a eficiência das fundações em qualquer tipo de projeto de engenharia.
Transforme desafios em engenharia de alta performance com quem entende do assunto
Na Rutra A&P, cada projeto é tratado com o rigor técnico e a precisão que só quem domina a engenharia de solos, estruturas e materiais pode oferecer. Atuamos com tecnologia de ponta, equipe especializada e foco em resultados concretos da investigação ao controle de qualidade.
Se você busca soluções que unem ciência, experiência e comprometimento com a excelência, fale com quem entrega engenharia com segurança, eficiência e responsabilidade técnica.
Entre em contato com a Rutra A&P e descubra como podemos agregar valor ao seu empreendimento.
O ensaio PDA substitui o ensaio de carregamento estático?
Nem sempre. Ele pode complementar ou substituir, dependendo do tipo de obra e das exigências do projeto.
Quais tipos de estacas podem ser ensaiadas com o PDA?
Praticamente todos os tipos, incluindo pré-moldadas de concreto, metálicas, escavadas e hélice contínua.
O ensaio PDA é obrigatório em obras de fundação?
Não é obrigatório em todas, mas é altamente recomendado em obras de grande porte, onde há necessidade de comprovar capacidade e segurança da fundação.
