A placa de carga para solo é uma ferramenta fundamental na engenharia geotécnica, utilizada para determinar a capacidade de carga e deformação do solo antes da construção de edifícios, pontes ou outras estruturas. Esse ensaio fornece informações essenciais para projetar fundações seguras e reduzir riscos de recalques ou colapsos.
Apesar de parecer um procedimento simples, a aplicação correta da placa de carga exige planejamento, equipamentos adequados e interpretação técnica dos resultados. Com isso, engenheiros conseguem tomar decisões precisas sobre o tipo de fundação e medidas corretivas necessárias para cada terreno.
Neste artigo, você vai entender como funciona a placa de carga para solo, quando aplicá-la, quais benefícios oferece e como interpretar os resultados para garantir segurança e eficiência em projetos de engenharia civil.
Tópicos do Artigo
O que é a Placa de Carga para Solo

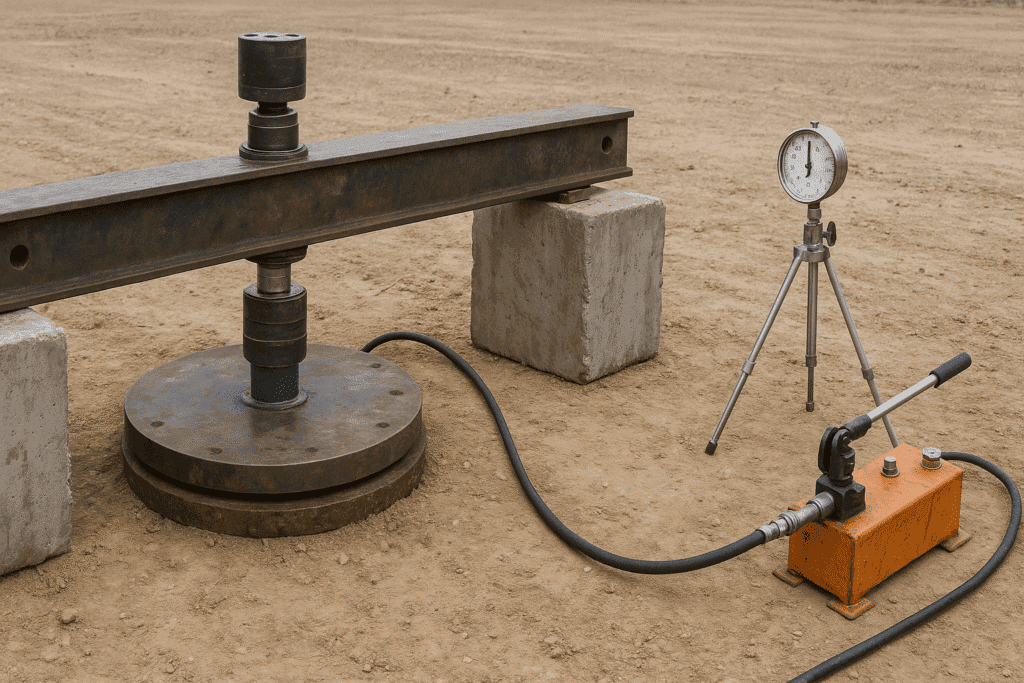

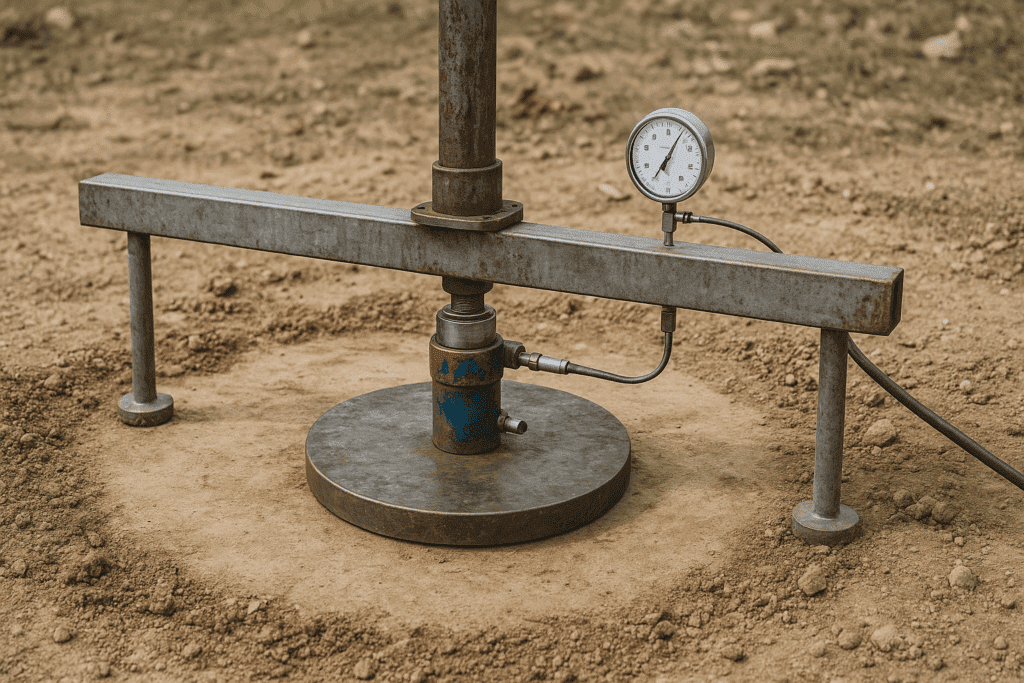

A placa de carga para solo é um ensaio de campo utilizado para medir a capacidade de suporte e deformação do solo. Consiste em aplicar uma carga sobre uma placa metálica posicionada na superfície do terreno e medir o deslocamento vertical causado pela carga.
O teste é amplamente utilizado para:
- Determinar capacidade de carga admissível do solo
- Avaliar deformação elástica e plástica
- Identificar necessidade de recalque ou reforço de fundações
O método é simples, confiável e amplamente recomendado por normas técnicas internacionais e nacionais, como a ABNT NBR 13294.
Quando Realizar o Ensaio de Placa de Carga
A aplicação da placa de carga para solo é indicada em diversas situações:
1. Antes da Construção de Fundações
O ensaio ajuda a definir o tipo de fundação ideal (rasas ou profundas) e dimensionar corretamente sapatas, blocos ou estacas.
2. Em Obras de Ampliação
Quando há ampliação de edificações ou instalação de novas cargas, o teste confirma se o solo suporta os esforços adicionais.
3. Avaliação de Solos Complicados
Terrenos com variações de consistência, presença de camadas moles ou lençol freático elevado exigem análise detalhada da capacidade de carga.
4. Monitoramento de Estruturas Existentes
Em construções já realizadas, a placa de carga ajuda a identificar deformações excessivas ou recalques, evitando danos estruturais.
Como Funciona o Ensaio com Placa de Carga
O ensaio segue etapas bem definidas, garantindo resultados precisos:
1. Preparação do Solo
- Limpeza da superfície
- Nivelamento e compactação, se necessário
- Posicionamento da placa metálica sobre o terreno
2. Aplicação da Carga
- Carga aplicada de forma gradual, em etapas controladas
- Monitoramento do deslocamento vertical em cada etapa
- Registro detalhado de deformações e cargas
3. Interpretação dos Resultados
- A deformação medida é comparada com limites estabelecidos em normas
- É possível determinar capacidade de carga admissível e modulo de reação do solo
- Resultados auxiliam no dimensionamento seguro de fundações
Benefícios da Placa de Carga para Solo
O uso da placa de carga oferece diversas vantagens para projetos geotécnicos:
1. Avaliação Precisa da Capacidade do Solo
Permite determinar exatamente quanto peso o solo pode suportar sem comprometer a segurança da estrutura.
2. Redução de Riscos
Evita recalques excessivos, deformações e falhas estruturais, garantindo construções mais seguras e duradouras.
3. Otimização do Projeto
Com os dados do ensaio, engenheiros podem dimensionar fundações de forma eficiente, evitando superdimensionamento ou desperdício de materiais.
4. Aplicação em Diversos Tipos de Solo
O ensaio é adaptável a solos arenosos, argilosos ou mistos, tornando-se uma ferramenta versátil em engenharia civil.
5. Base para Estudos Complementares
Os resultados da placa de carga podem ser combinados com sondagens, ensaios de laboratório e testes de compactação, oferecendo análise completa do terreno.
Exemplos de Aplicação
- Edifícios residenciais – dimensionamento de sapatas e blocos de fundação.
- Pontes e viadutos – verificação da capacidade de carga do solo em pilares e estacas.
- Estruturas industriais – análise de terrenos que suportam equipamentos pesados.
- Ampliações de obras existentes – avaliação de terrenos para novos pavimentos ou cargas adicionais.
Normas e Regulamentações
O ensaio de placa de carga para solo segue normas técnicas que garantem precisão e confiabilidade, como:
- ABNT NBR 13294 – Ensaio de placa de carga para solo
- ASTM D1194 – Standard Test Method for Bearing Capacity of Soil
- DIN 4017 – Ensaios de capacidade de carga em solos
Seguir essas normas assegura resultados precisos, segurança jurídica e confiabilidade técnica em projetos de engenharia.
Conclusão
A placa de carga para solo é um ensaio indispensável na engenharia geotécnica, fornecendo informações precisas sobre capacidade de carga, deformação e comportamento do solo. Seja em obras novas, reformas ou monitoramento de estruturas existentes, esse ensaio garante segurança, eficiência e otimização de projetos.
Investir em planejamento, execução correta do ensaio e interpretação técnica dos resultados é essencial para evitar falhas, minimizar custos e prolongar a vida útil das construções.
Transforme desafios em engenharia de alta performance com quem entende do assunto
Na Rutra A&P, cada projeto é tratado com o rigor técnico e a precisão que só quem domina a engenharia de solos, estruturas e materiais pode oferecer. Atuamos com tecnologia de ponta, equipe especializada e foco em resultados concretos da investigação ao controle de qualidade.
Se você busca soluções que unem ciência, experiência e comprometimento com a excelência, fale com quem entrega engenharia com segurança, eficiência e responsabilidade técnica.
Entre em contato com a Rutra A&P e descubra como podemos agregar valor ao seu empreendimento.
Qual a diferença entre placa de carga e ensaio de penetração padrão?
A placa de carga mede diretamente deformações sob carga aplicada, enquanto o ensaio de penetração padrão avalia resistência do solo indiretamente através da penetração de cones ou sondas.
Quanto tempo leva para realizar o ensaio?
Depende do tamanho da placa, carga aplicada e condições do terreno, mas geralmente o ensaio é concluído em algumas horas, incluindo preparação e monitoramento.
Quais profissionais podem realizar o ensaio?
Engenheiros geotécnicos, civis ou técnicos especializados em ensaios de campo, seguindo normas técnicas e protocolos de segurança.
