A resistividade do solo é um dos fatores mais críticos no desenvolvimento de projetos elétricos e de sistemas de aterramento. Ela representa a capacidade do solo de conduzir corrente elétrica, influenciando diretamente a segurança, o desempenho e o custo de instalações elétricas.
Em termos simples, solos com baixa resistividade são bons condutores, facilitando a dispersão da corrente elétrica para a terra — o que é ideal em sistemas de proteção. Já solos com alta resistividade dificultam essa dispersão, exigindo ajustes técnicos e materiais específicos.
Neste artigo, você vai entender como medir, interpretar e aplicar o conceito de resistividade do solo em projetos elétricos, garantindo conformidade com as normas e máxima eficiência operacional.
Tópicos do Artigo
Entendendo a resistividade elétrica do solo
A resistividade elétrica do solo é medida em ohm·metro (Ω·m) e depende de fatores físicos e químicos como umidade, temperatura, composição e compactação.
De forma prática:
- Um solo úmido e rico em sais minerais tende a ter baixa resistividade;
- Um solo arenoso, seco ou pedregoso apresenta alta resistividade.
A corrente elétrica sempre busca o caminho de menor resistência, por isso é essencial que o projeto elétrico seja desenvolvido com base em dados reais de campo obtidos por meio de ensaios de resistividade.
Fatores que influenciam a resistividade do solo
Diversas variáveis interferem na resistividade, e conhecê-las é fundamental para garantir medições precisas e soluções adequadas.
1. Umidade do solo
A presença de água aumenta a condutividade, reduzindo a resistividade. Por isso, períodos de seca podem elevar consideravelmente os valores medidos.
2. Temperatura
Solos frios tendem a ter maior resistividade, especialmente quando há congelamento parcial da água no solo.
3. Composição química
A quantidade de sais minerais e o pH influenciam a condutividade. Solos argilosos e ricos em minerais são mais condutivos que solos arenosos.
4. Densidade e compactação
Solos mais compactos apresentam menor circulação de íons, aumentando a resistência elétrica.
5. Profundidade
A resistividade pode variar conforme a profundidade do solo. Em alguns locais, camadas mais profundas são mais úmidas e condutivas, o que deve ser considerado no dimensionamento do aterramento.
Importância da resistividade do solo nos projetos elétricos
A análise da resistividade do solo é decisiva em várias etapas do projeto elétrico, especialmente nos sistemas de aterramento e proteção contra descargas elétricas.
1. Projeto de aterramento elétrico
Um bom sistema de aterramento depende diretamente da resistividade. Se o solo for muito resistivo, o projetista deve:
- Aumentar o número de hastes de aterramento;
- Utilizar materiais condutivos específicos (como gel ou compostos químicos);
- Adotar eletrodos horizontais ou em malha para ampliar a área de contato.
O objetivo é garantir que a resistência de aterramento atenda aos limites estabelecidos pela norma NBR 5410, garantindo segurança contra choques e surtos elétricos.
2. Sistemas de proteção contra descargas atmosféricas
A resistividade influencia diretamente o desempenho de para-raios e SPDA (Sistemas de Proteção contra Descargas Atmosféricas).
Quando a resistividade é alta, a energia do raio pode não ser dissipada adequadamente, comprometendo a segurança de equipamentos e estruturas.
3. Estabilidade de sistemas elétricos sensíveis
Em instalações com equipamentos eletrônicos sensíveis, uma má dispersão da corrente elétrica pode causar ruídos, interferências e até falhas.
A medição correta da resistividade evita esses problemas e garante estabilidade e confiabilidade operacional.
Como é feita a medição da resistividade do solo
A medição da resistividade do solo é realizada por meio de ensaios geofísicos, sendo o método Wenner de quatro pontas o mais utilizado.
Método de Wenner (quatro pontas)

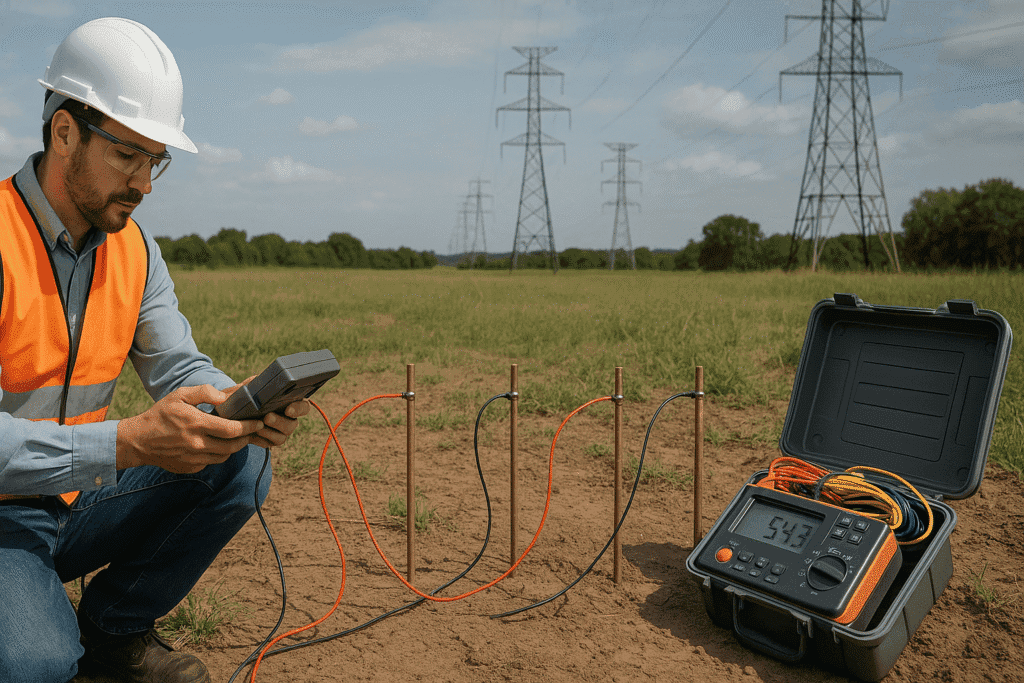

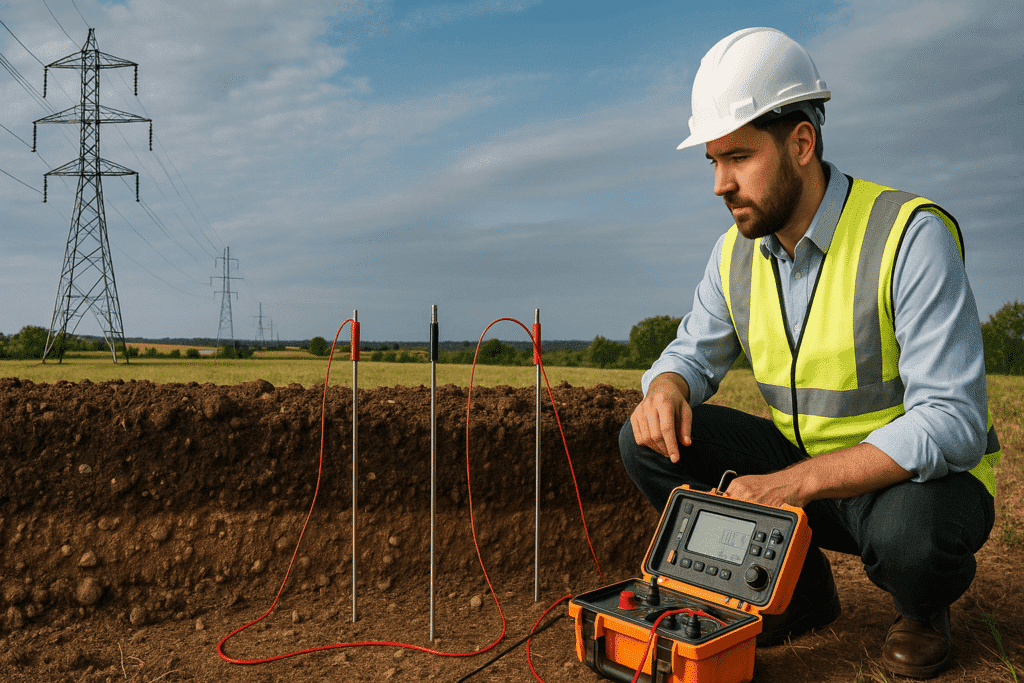

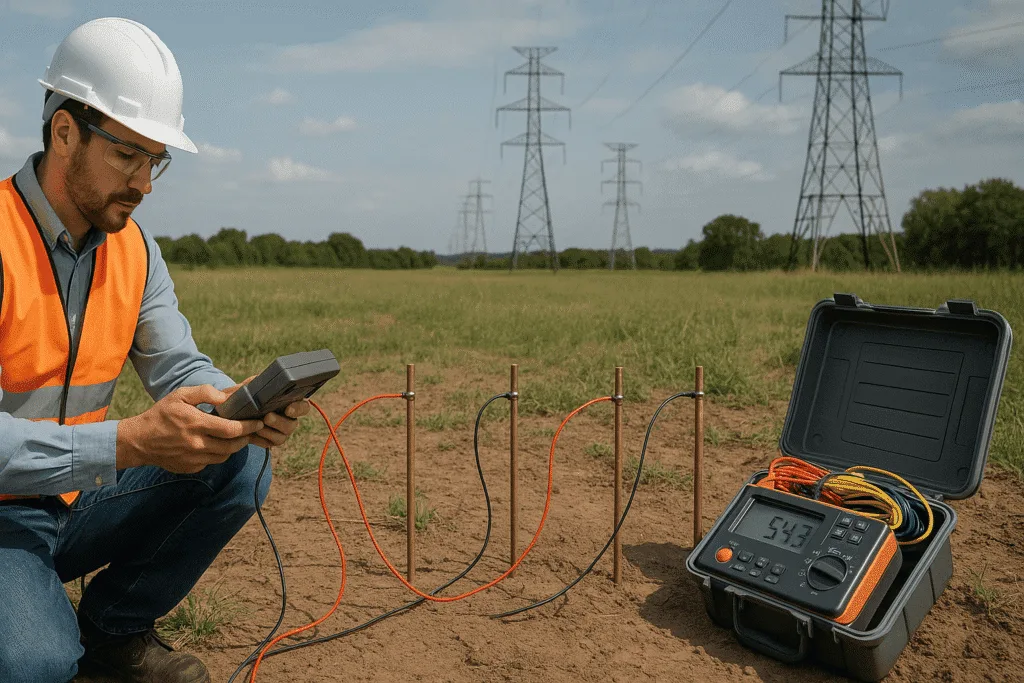

O procedimento consiste em cravar quatro eletrodos metálicos alinhados no solo, igualmente espaçados, e aplicar uma corrente elétrica entre os eletrodos externos, medindo a diferença de potencial entre os eletrodos internos.
A fórmula utilizada é: ρ=2πaRρ = 2πaRρ=2πaR
Onde:
- ρ = resistividade do solo (Ω·m);
- a = espaçamento entre os eletrodos (m);
- R = resistência medida (Ω).
Cuidados na medição
- As medições devem ser feitas em diferentes profundidades (variando o espaçamento entre eletrodos);
- Evite realizar o ensaio em dias muito secos ou logo após chuvas intensas;
- O terreno deve estar livre de interferências elétricas e metálicas.
Essas medições permitem traçar um perfil de resistividade do solo, base para o projeto do sistema de aterramento.
Interpretação dos resultados de resistividade
Os resultados obtidos no ensaio são analisados conforme o tipo de solo e o uso pretendido.
| Tipo de Solo | Resistividade Média (Ω·m) | Classificação |
|---|---|---|
| Argiloso úmido | 10 a 100 | Excelente condutor |
| Arenoso úmido | 100 a 500 | Bom condutor |
| Seco e pedregoso | 500 a 1.000 | Condutividade baixa |
| Rochoso e seco | > 1.000 | Condutividade muito baixa |
Quanto menor o valor da resistividade, mais eficiente será o aterramento. Quando o valor é alto, o engenheiro deve ajustar o projeto para garantir a dissipação segura da corrente elétrica.
Estratégias para reduzir a resistividade do solo
Em locais com alta resistividade, é possível aplicar técnicas corretivas que melhoram o desempenho do sistema elétrico.
1. Aumento da área de contato
Instalar malhas de aterramento horizontais ou hastes mais longas amplia o contato com o solo, reduzindo a resistência.
2. Uso de compostos químicos
Produtos como bentonita, gel condutivo ou sais higroscópicos aumentam a umidade e a condutividade do solo.
3. Aterramento químico permanente
Em regiões áridas ou com solos pedregosos, pode-se empregar materiais condutivos estáveis, que mantêm a resistividade baixa por longos períodos.
4. Melhorias no solo
Em alguns casos, realiza-se a substituição parcial do solo por material mais condutivo, especialmente em áreas críticas de aterramento.
Normas e diretrizes aplicáveis
A resistividade do solo é tratada em diversas normas técnicas brasileiras e internacionais, que orientam tanto a medição quanto a aplicação em projetos elétricos.
Principais normas:
- NBR 7117 – Determinação da resistividade do solo pelo método de Wenner;
- NBR 5410 – Instalações elétricas de baixa tensão (requisitos de aterramento e segurança);
- NBR 15751 – Sistemas de proteção contra descargas atmosféricas (SPDA);
- IEEE Std 81 – Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials.
O cumprimento dessas normas garante conformidade técnica e segurança elétrica em qualquer tipo de projeto.
Aplicações práticas em diferentes tipos de projetos
A resistividade do solo afeta diversos segmentos da engenharia elétrica:
1. Projetos industriais
Indústrias que operam com equipamentos de alta potência exigem sistemas de aterramento robustos, projetados com base em medições precisas da resistividade.
2. Subestações e redes de distribuição
A dissipação eficiente da corrente elétrica é essencial para evitar sobretensões e proteger transformadores e disjuntores.
3. Edificações comerciais e residenciais
Mesmo em menor escala, a resistividade do solo é considerada para proteger pessoas e equipamentos domésticos contra choques e falhas elétricas.
4. Instalações de energia renovável
Em usinas solares e eólicas, a análise do solo é determinante para garantir segurança e continuidade operacional em sistemas conectados à rede.
Como a resistividade do solo impacta custos e manutenção
Solos de alta resistividade exigem projetos mais complexos e custosos, com maior número de eletrodos, materiais condutivos e mão de obra especializada.
Por outro lado, quando o solo possui baixa resistividade natural, o investimento é menor, e o sistema tende a ter vida útil mais longa.
Investir em uma análise de solo detalhada evita retrabalhos e garante economia a longo prazo, reduzindo falhas e custos de manutenção.
Conclusão
A resistividade do solo é um parâmetro essencial na engenharia elétrica, influenciando diretamente a segurança, o desempenho e o custo de um projeto.
Ao compreender e aplicar corretamente esse conceito, o engenheiro garante que o sistema de aterramento e proteção elétrica funcione de forma segura e eficiente.
Realizar medições de acordo com as normas, interpretar os resultados de forma técnica e adotar estratégias para corrigir solos com alta resistividade são passos fundamentais para o sucesso de qualquer instalação elétrica moderna.
Transforme desafios em engenharia de alta performance com quem entende do assunto
Na Rutra A&P, cada projeto é tratado com o rigor técnico e a precisão que só quem domina a engenharia de solos, estruturas e materiais pode oferecer. Atuamos com tecnologia de ponta, equipe especializada e foco em resultados concretos da investigação ao controle de qualidade.
Se você busca soluções que unem ciência, experiência e comprometimento com a excelência, fale com quem entrega engenharia com segurança, eficiência e responsabilidade técnica.
Entre em contato com a Rutra A&P e descubra como podemos agregar valor ao seu empreendimento.
O que é considerado uma boa resistividade do solo para aterramento?
Depende da aplicação, mas em geral valores abaixo de 100 Ω·m são considerados ideais. Quanto menor a resistividade, mais eficiente será a dispersão da corrente elétrica.
É necessário repetir o ensaio de resistividade do solo com o tempo?
Sim. Mudanças climáticas, obras e variações na umidade podem alterar a resistividade. Recomenda-se repetir o ensaio a cada 2 a 3 anos, especialmente em instalações críticas.
Quais equipamentos são usados para medir a resistividade do solo?
Utiliza-se um terramômetro ou medidor de resistividade, que aplica corrente elétrica entre os eletrodos e calcula automaticamente o valor em ohm·metro.
