Quando o terreno de uma obra apresenta camadas de rocha, a investigação geotécnica se torna ainda mais desafiadora. Nesses casos, a sondagem rotativa é a técnica ideal para obter informações precisas sobre o tipo, a resistência e a estrutura do maciço rochoso.
Esse método é amplamente utilizado em projetos de engenharia civil, mineração, barragens, pontes e fundações profundas — e permite compreender com exatidão as características do subsolo, garantindo a segurança e viabilidade da construção.
A seguir, você entenderá como funciona a sondagem rotativa, seus equipamentos, tipos de amostragem, vantagens e como os resultados são aplicados no dimensionamento de fundações e contenções.
Tópicos do Artigo
O que é a sondagem rotativa em rocha
A sondagem rotativa é um método de investigação do subsolo utilizado para perfurar materiais de alta resistência, como rochas. Diferente da sondagem SPT, que trabalha em solos arenosos ou argilosos, a sondagem rotativa é capaz de extrair amostras intactas de rocha, permitindo uma análise detalhada em laboratório.

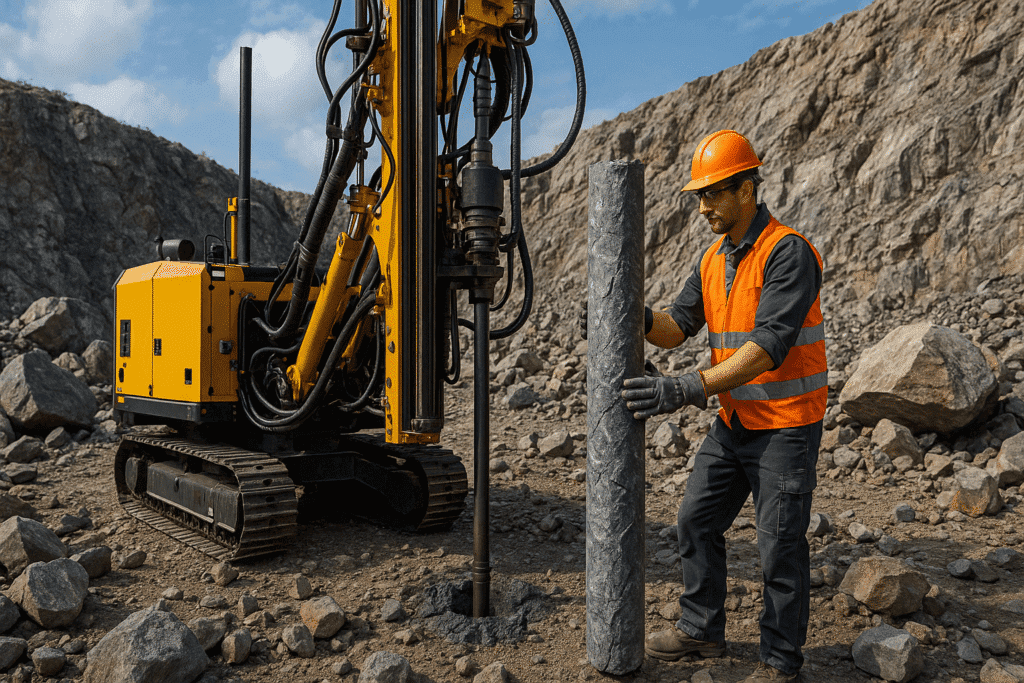

O processo é feito por meio de equipamentos de perfuração rotativa, que utilizam uma broca diamantada acoplada a hastes. Essa broca gira em alta velocidade, cortando a rocha e permitindo que um cilindro metálico — chamado de amostrador ou corer — recupere um testemunho cilíndrico de rocha (core sample).
Esses testemunhos são armazenados em caixas próprias e enviados para análise, onde são observadas características como:
- tipo de rocha;
- fraturamentos e descontinuidades;
- grau de intemperismo;
- resistência e coerência;
- presença de veios minerais.
Essas informações são fundamentais para que o engenheiro geotécnico compreenda o comportamento do terreno e proponha soluções seguras e econômicas para fundações e contenções.
Equipamentos utilizados na sondagem rotativa
A execução da sondagem rotativa requer equipamentos específicos e de alta precisão. Os principais são:

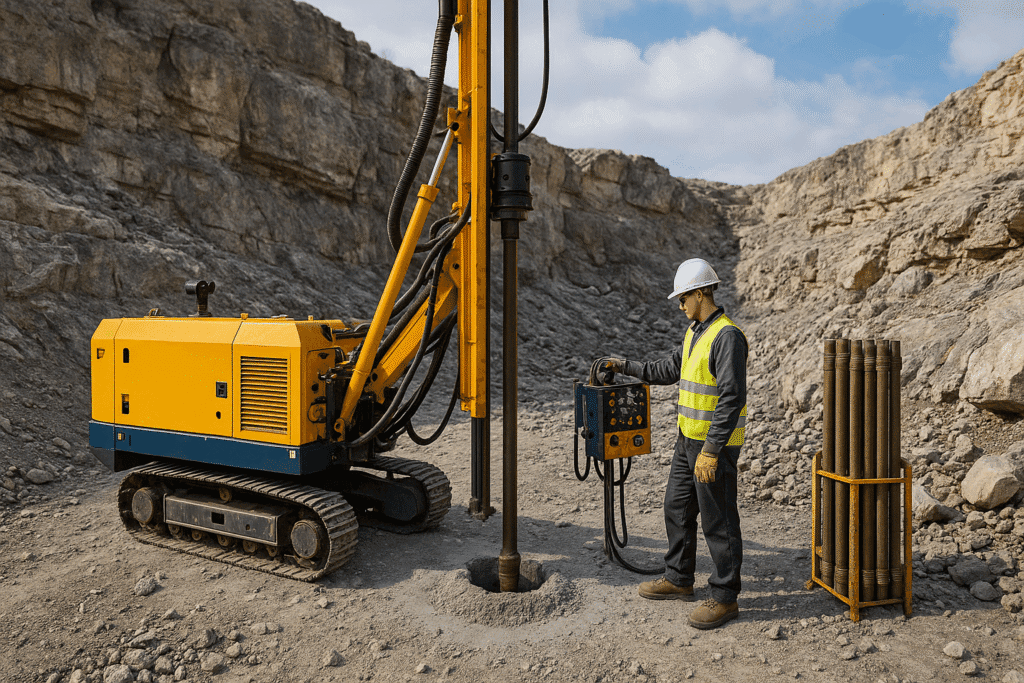

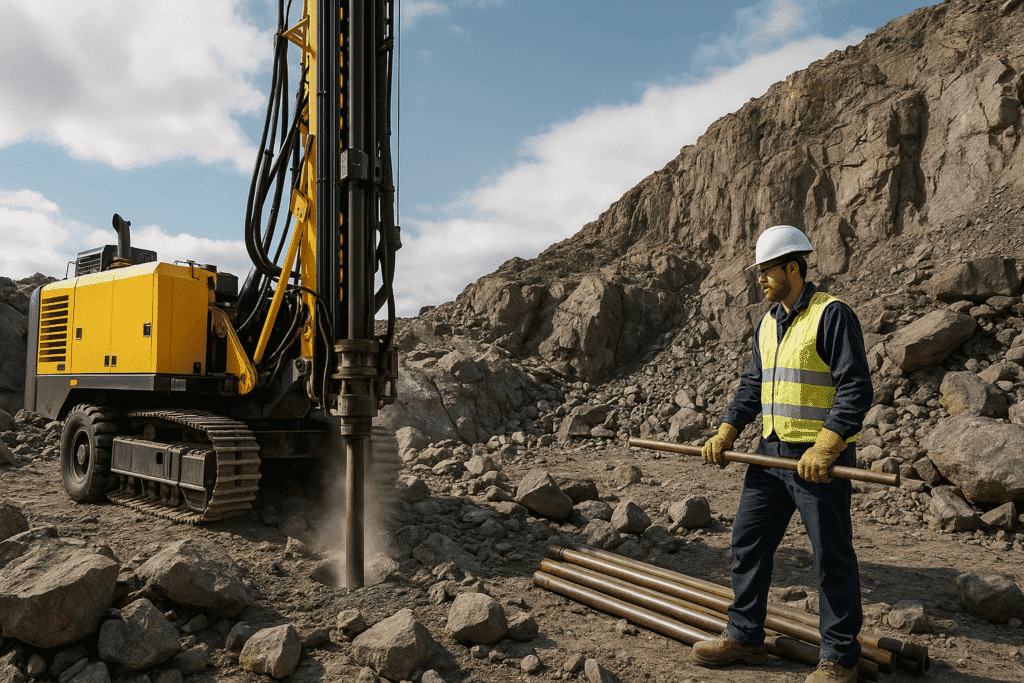

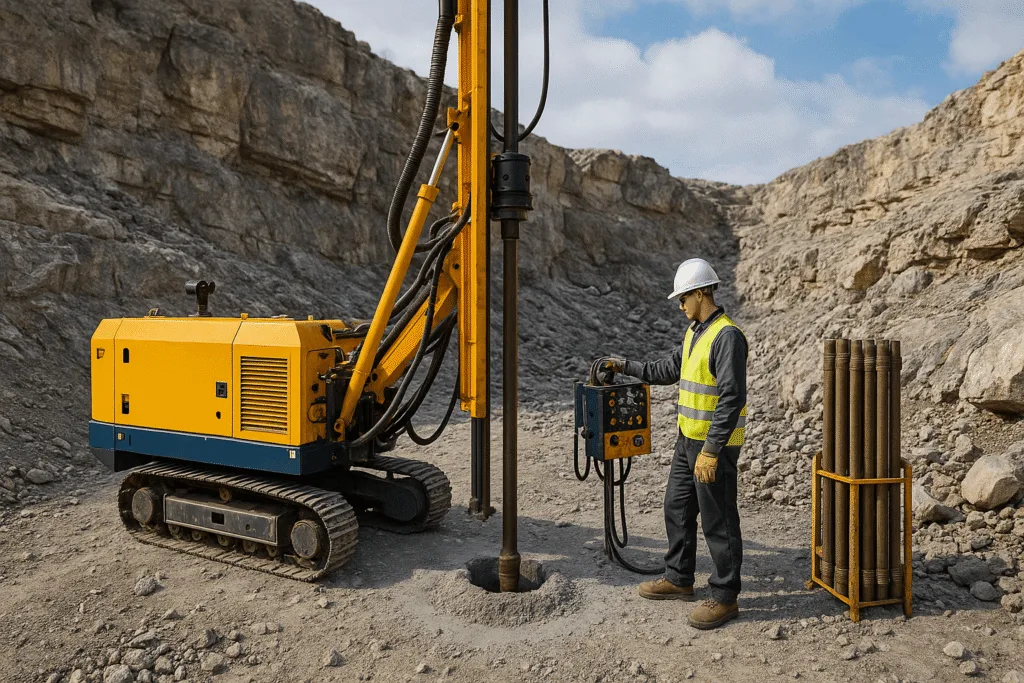

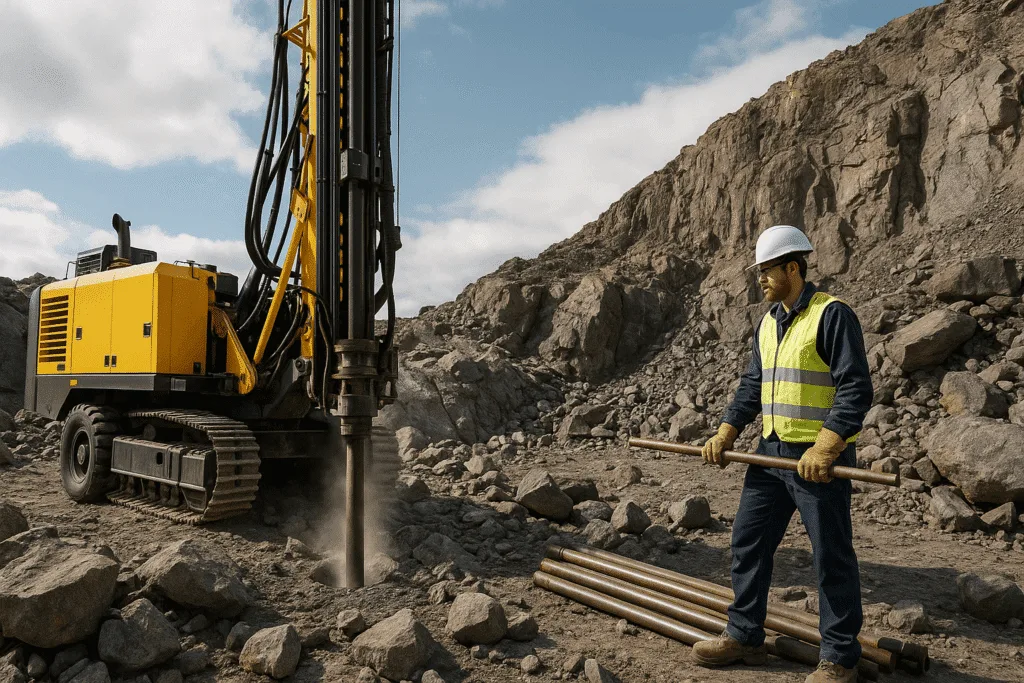

- Perfuratriz rotativa: máquina que fornece o movimento de rotação e avanço necessário para a perfuração. Pode ser montada sobre caminhão, skid ou plataformas móveis.
- Broca diamantada: composta por matriz metálica e diamantes industriais, é responsável pelo corte da rocha.
- Hastes de perfuração: conectam a broca à perfuratriz, transmitindo torque e pressão.
- Amostrador (core barrel): tubo metálico responsável por armazenar o testemunho de rocha.
- Sistema de circulação de fluido: água, lama bentonítica ou ar comprimido são usados para resfriar a broca e remover detritos.
- Bomba de perfuração: mantém a circulação do fluido sob pressão constante.
A combinação desses equipamentos garante a extração de amostras representativas e de alta qualidade, mesmo em formações rochosas duras e heterogêneas.
Etapas de execução da sondagem rotativa
A sondagem rotativa segue uma sequência técnica rigorosa. Cada etapa é essencial para garantir a precisão dos resultados:
- Preparação do local: nivelamento do terreno, posicionamento da perfuratriz e instalação dos equipamentos de segurança.
- Perfuração inicial: execução de um furo guia para atravessar as camadas de solo até alcançar a rocha.
- Perfuração rotativa em rocha: início da perfuração com broca diamantada, usando fluido de resfriamento.
- Recuperação do testemunho: após cada avanço (geralmente de 1 m), o amostrador é retirado para coleta do testemunho.
- Classificação do testemunho: os fragmentos são armazenados em caixas de madeira, identificados e descritos.
- Medição do índice RQD (Rock Quality Designation): cálculo da porcentagem de recuperação de rocha sã, que indica a qualidade do maciço.
- Limpeza e fechamento do furo: ao final, o furo é protegido com tampão de concreto ou argamassa.
Cada furo de sondagem é acompanhado por uma ficha de campo, onde são registradas todas as informações de avanço, tipo de rocha, profundidade e amostragem.
O índice RQD e sua importância na avaliação do maciço rochoso
O RQD (Rock Quality Designation) é um dos principais indicadores obtidos na sondagem rotativa. Ele representa a porcentagem de testemunhos recuperados com comprimento superior a 10 cm em relação ao total perfurado.
A fórmula é simples:
RQD (%) = (Soma dos fragmentos de rocha > 10 cm / Comprimento total da amostra) × 100
De acordo com o valor obtido, a qualidade do maciço é classificada como:
| RQD (%) | Classificação do Maciço | Qualidade da Rocha |
|---|---|---|
| 0 – 25 | Muito ruim | Altamente fraturada |
| 25 – 50 | Ruim | Fraturada |
| 50 – 75 | Regular | Moderadamente fraturada |
| 75 – 90 | Boa | Pouco fraturada |
| 90 – 100 | Excelente | Maciço íntegro |
Esse parâmetro é fundamental para definir o tipo de fundação mais adequado e avaliar a necessidade de tratamentos adicionais, como injeções de calda de cimento ou contenções estruturais.
Vantagens da sondagem rotativa
A adoção da sondagem rotativa em obras localizadas sobre formações rochosas oferece inúmeras vantagens técnicas e operacionais:
- Alta precisão nos resultados: as amostras são contínuas e permitem análise detalhada.
- Permite investigar grandes profundidades: ideal para obras com fundações profundas ou túneis.
- Determina a resistência da rocha: essencial para o dimensionamento de fundações diretas e estacas.
- Menor vibração e ruído: em comparação com métodos de percussão.
- Possibilidade de coleta de amostras intactas: preserva as descontinuidades e estruturas naturais da rocha.
- Adaptável a diferentes tipos de terreno: pode ser usada em locais inclinados, confinados ou de difícil acesso.
Essas características tornam a sondagem rotativa uma ferramenta indispensável em obras de infraestrutura e mineração, onde a segurança depende diretamente do conhecimento geotécnico do terreno.
Aplicações da sondagem rotativa
A versatilidade da sondagem rotativa permite sua aplicação em diversos tipos de empreendimentos:
- Projetos de fundações profundas;
- Túneis e galerias subterrâneas;
- Barragens e obras hidráulicas;
- Pontes e viadutos;
- Mineração e lavra de rochas ornamentais;
- Estudos ambientais e geológicos;
- Monitoramento de estabilidade de encostas.
Em cada uma dessas aplicações, o objetivo é o mesmo: obter informações seguras sobre a resistência, fraturamento e integridade da rocha.
Diferenças entre sondagem rotativa e SPT
Embora ambas sejam técnicas de investigação do subsolo, a sondagem SPT (Standard Penetration Test) e a sondagem rotativa têm finalidades distintas.
| Característica | Sondagem SPT | Sondagem Rotativa |
|---|---|---|
| Tipo de material | Solo | Rocha |
| Método | Percussão | Rotação |
| Amostra | Deformada | Intacta |
| Profundidade média | Até 30 m | Superior a 100 m |
| Aplicação | Fundações em solos moles | Fundações em rochas |
| Parâmetro obtido | NSPT | RQD |
Assim, é comum que uma mesma obra utilize ambos os métodos em conjunto, garantindo uma visão completa das camadas de solo e rocha.
Controle de qualidade na execução da sondagem
A qualidade da sondagem rotativa depende diretamente de uma execução técnica e bem supervisionada. Alguns cuidados são essenciais:
- Uso de brocas adequadas ao tipo de rocha (macia, média ou dura);
- Manutenção da velocidade e pressão de perfuração corretas;
- Controle da circulação de fluido para evitar aquecimento da broca;
- Registro detalhado das condições de avanço e recuperação;
- Armazenamento dos testemunhos de forma ordenada e identificada.
Além disso, é fundamental que a equipe seja treinada e siga as normas da ABNT NBR 9603:2015 – Sondagem rotativa com retirada de testemunhos de rocha.
Conclusão
A sondagem rotativa em rocha é uma das etapas mais importantes no estudo geotécnico de obras em terrenos rochosos. Seu papel é fornecer dados confiáveis sobre o maciço, permitindo que o engenheiro projete fundações seguras e otimizadas.
Com o avanço tecnológico das perfuratrizes e brocas diamantadas, a sondagem se tornou ainda mais precisa, ágil e sustentável — reduzindo custos e aumentando a confiabilidade dos resultados.
Investir nesse tipo de investigação é investir em segurança, economia e durabilidade da construção, especialmente em regiões com presença significativa de rochas.
Transforme desafios em engenharia de alta performance com quem entende do assunto
Na Rutra A&P, cada projeto é tratado com o rigor técnico e a precisão que só quem domina a engenharia de solos, estruturas e materiais pode oferecer. Atuamos com tecnologia de ponta, equipe especializada e foco em resultados concretos da investigação ao controle de qualidade.
Se você busca soluções que unem ciência, experiência e comprometimento com a excelência, fale com quem entrega engenharia com segurança, eficiência e responsabilidade técnica.
Entre em contato com a Rutra A&P e descubra como podemos agregar valor ao seu empreendimento.
Qual é a profundidade máxima atingida pela sondagem rotativa?
Depende da configuração do equipamento e do tipo de rocha, mas pode ultrapassar 200 metros em investigações especiais.
A sondagem rotativa substitui o ensaio SPT?
Não. Ela complementa o SPT, sendo utilizada em terrenos onde há presença de rocha. O ideal é combinar ambos para um perfil completo do subsolo.
O que acontece com os testemunhos de rocha após a sondagem?
Eles são armazenados, descritos e analisados em laboratório, servindo de base para o relatório geotécnico e o dimensionamento estrutural da obra.
